Minipartner

[ MANIPULATEUR À DOUBLE CÂBLE ]

Le Minipartner Dalmec est équipé de deux roues, il se déplace sur un rail, ce qui garantit un rayon d’action étendu. Le rayon d’action est encore étendu en cas d’utilisation d’un rail de roulement profilé bidirectionnel. Le crochet de sécurité ou l’outil de préhension spécialement conçu est fixé au dispositif équilibreur par deux câbles en acier inoxydable.

Operation

Le manipulateur est entièrement pneumatique et composé de deux circuits. Le premier circuit maintient à tout moment le système de préhension en équilibre, sans charge. L’opérateur peut ainsi déplacer et positionner le manipulateur sans effort. Le deuxième circuit maintient en permanence le poids de la charge en équilibre. Dès que l’objet est saisi, ce circuit s’active automatiquement et l’opérateur peut soulever et déplacer la charge sans effort. Une sécurité intégrée fait en sorte que la charge ne peut être décrochée en état de suspension. Cette sécurité garantit une sécurité maximale et une ergonomie optimale.

Implementations

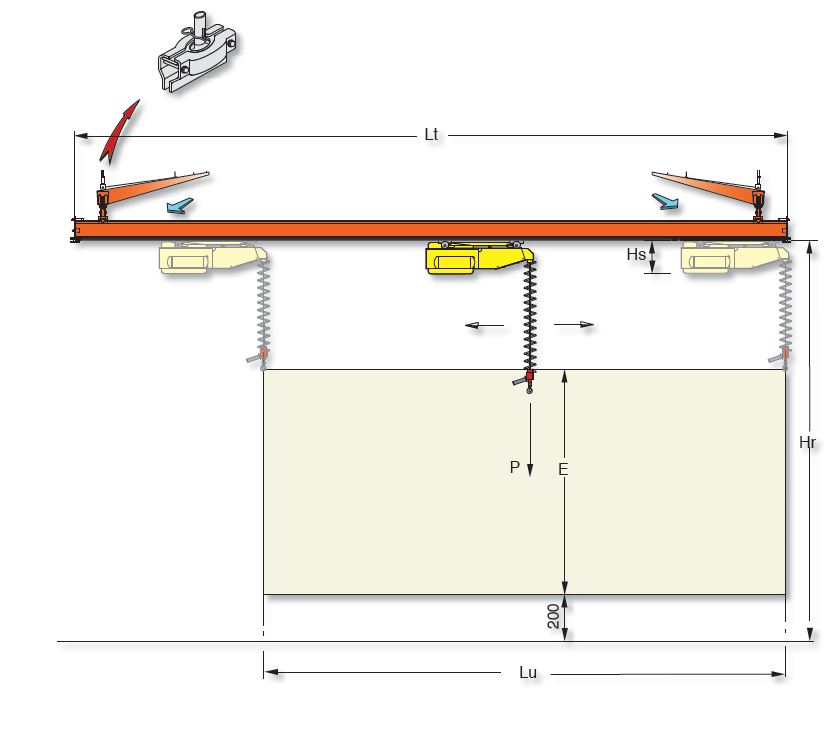

Minipartner aérien mobile

Minipartner Dalmec aérien mobile

Technical data

Charge max. : 80 - 220 Kg
Course verticale : 1 800 mm
Système de commande : uniquement pneumatique
Alimentation : air comprimé filtré (40 µm), exempt d’huile
Pression de fonctionnement : 0,7 ÷ 0,8 Mpa

Température d’utilisation : entre +0° et +45° C
Niveau sonore : <70 dB
Consommation d’air comprimé : 100Nl ÷ 400 Nl par cycle de travail
Mouvements de rotation :
- 360° rotation autour de l’axe de l’outil
