Posifil
[ MANIPULATEUR À DOUBLE CÂBLE ]
Le Dalmec Posifil est conçu pour soulever et déplacer des charges légères, jusqu’à 140 kg. Le dispositif équilibreur est équipé d’un double bras articulé avec un câble en acier inoxydable. Le double bras articulé garantit des mouvements souples dans un rayon d’action étendu. Grâce au Posifil, l’opérateur peut travailler rapidement et avec précision dans des conditions ergonomiques et de sécurité optimales. Un crochet de sécurité standard ou un manipulateur de charge spécialement conçu est relié au Posifil par les deux câbles en acier inoxydable distincts.
Operation
Le manipulateur est entièrement pneumatique et composé de deux circuits. Le premier circuit maintient à tout moment le système de préhension en équilibre, sans charge. L’opérateur peut ainsi déplacer et positionner le manipulateur sans effort. Le deuxième circuit maintient en permanence le poids de la charge en équilibre. Dès que l’objet est saisi, ce circuit s’active automatiquement et l’opérateur peut soulever et déplacer la charge sans effort. Une sécurité intégrée fait en sorte que la charge ne peut être décrochée en état de suspension. Elle garantit une sécurité maximale et une ergonomie optimale.
Implementations

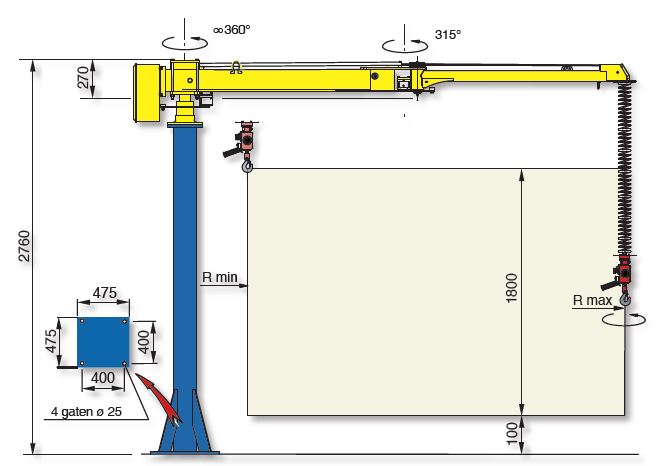

Posifil sur colonne

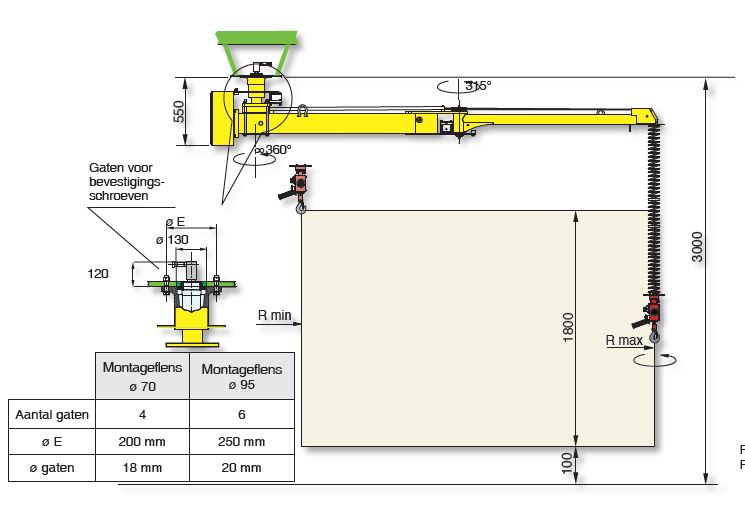

Posifil aérien fixe
Posifil aérien mobile
Technical data
Charge max. : 140 Kg
Rayon d’action max. : 5.000 mm
Course verticale : 1.800 mm
Système de commande : uniquement pneumatique
Alimentation : air comprimé filtré (40 µm), exempt d’huile
Pression de fonctionnement : 0,7 ÷ 0,8 Mpa
Température d’utilisation : entre +0° en +45° C
Niveau sonore : <70 dB
Consommation d’air comprimé : 100 Nl ÷ 400 Nl par cycle de travail
Mouvements rotatifs :
- 360° Rotation autour de la colonne et de l’axe de l’outil
- 315° Rotation autour de l’axe intermédiaire
Applications
Portes et fenêtres
Lever et basculer des portes et fenêtres en toute sécurité
Rouleaux et bobines
Soulever et basculer efficacement des rouleaux et bobines.
Boîtes
Déplacer ou empiler rapidement et efficacement des boîtes
Axes et tubes
Lever et déplacer des axes et tuyaux sans effort physique intense
Seaux et bidons
Lever et déplacer des seaux et bidons sans efforts physiques importants
