Posiplus Dalmec

Posiplus

[ MANIPULATEUR À DOUBLE CÂBLE ]

Le dispositif équilibreur Dalmec Posiplus est conçu pour soulever et déplacer des charges jusqu’à 200 kg. Le Posiplus a également un rayon d’action considérable pouvant atteindre 4500 mm avec une charge de 160 kg. Le crochet de sécurité ou l’outil de préhension spécialement conçu est fixé au dispositif équilibreur par deux câbles en acier inoxydable.

Operation

Le manipulateur est entièrement pneumatique et composé de deux circuits. Le premier circuit maintient à tout moment le système de préhension en équilibre, sans charge. L’opérateur peut ainsi déplacer et positionner le manipulateur sans effort. Le deuxième circuit maintient en permanence le poids de la charge en équilibre. Dès que l’objet est saisi, ce circuit s’active automatiquement et l’opérateur peut soulever et déplacer la charge sans effort. Une sécurité intégrée fait en sorte que la charge ne peut être décrochée en état de suspension. Cette sécurité garantit une sécurité maximale et une ergonomie optimale.

Implementations

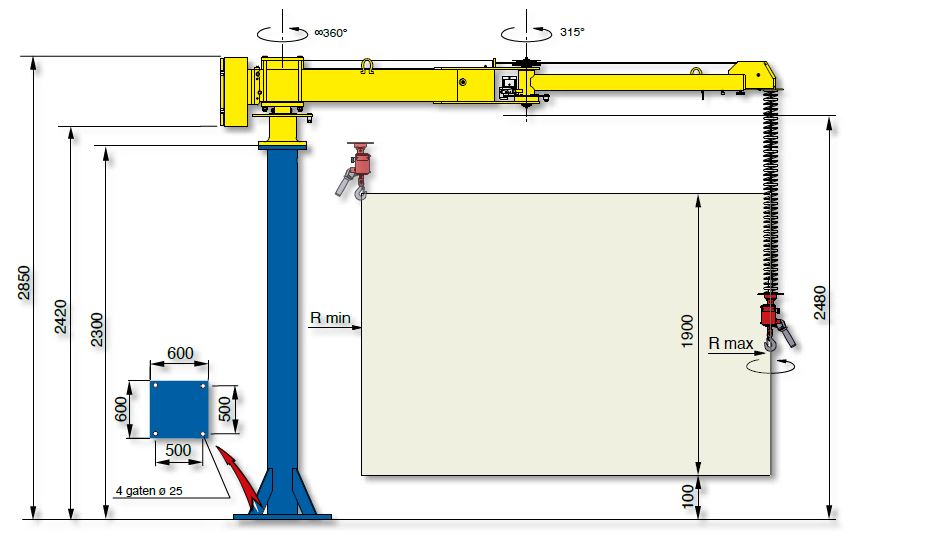

Posiplus sur colonne



Posiplus Dalmec

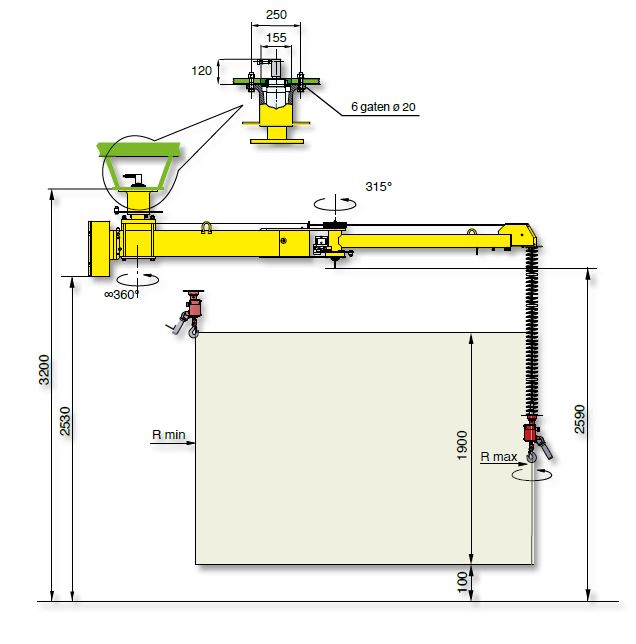

Posiplus aérien fixe

Posiplus Dalmec aérien fixe

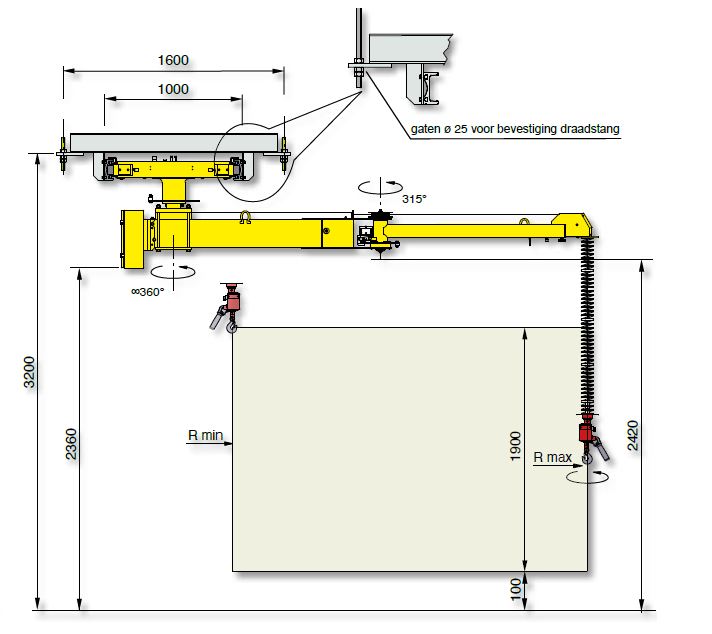

Posiplus aérien mobile

Posiplus Dalmec aérien mobile

Technical data

Rayon maximum : 4.500 mm

Vitesse maximum de levage vertical : 0,5 mètre/seconde

Course verticale maximale : 1 900 mm

Alimentation : air comprimé filtré (40 µm), non lubrifié

Pression de service : 0,7 ÷ 0,8 Mpa

Température d’utilisation : +0° à +45°C

Niveau sonore : <70 dB

Rotation autour de l’axe de la colonne : ∞ à 360°

Rotation autour du bras terminal : à 300°

Rotation autour de l’outil de préhension : 360°
