Partner EQUO®
[ MANIPULATEUR À BRAS RIGIDE ]
Le Partner Equo Dalmec convient pour lever et déplacer des charges jusqu’à 450 kg sans effort . Le Partner Equo est réalisé au moyen d’un parallélogramme et avec un bras terminal rigide orientable. Des produits peuvent ainsi également être soulevés et basculés en-dehors du centre de gravité du dispositif équilibreur. La construction du bras et de l’outil de préhension sont réalisés sur mesure, pour votre produit et en fonction des déplacements souhaités.
Operation
Le dispositif équilibreur est entièrement pneumatique et se compose de deux circuits. Le premier circuit maintient à tout moment le système de préhension en équilibre, sans charge. L’opérateur peut ainsi déplacer et positionner le manipulateur sans effort. Le deuxième circuit maintient en permanence le poids de la charge en équilibre. Dès que l’objet est saisi, ce circuit s’active automatiquement et l’opérateur peut soulever et déplacer la charge sans effort. Une sécurité intégrée fait en sorte que la charge ne peut être décrochée en état de suspension.
Implementations

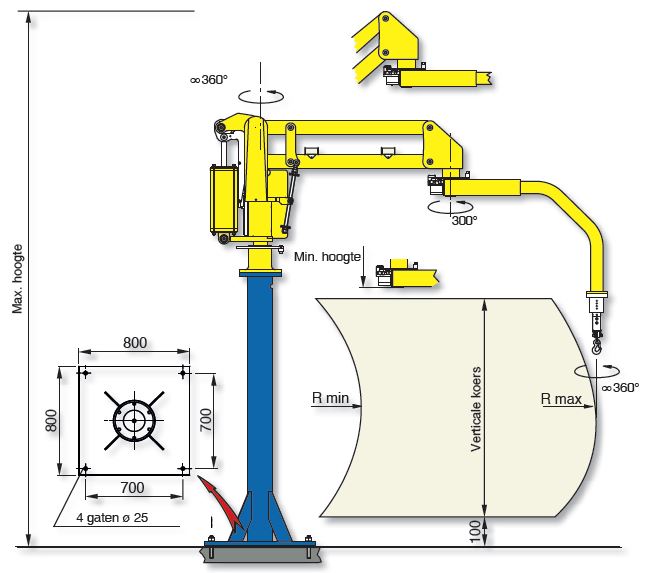

Partner Equo sur colonne

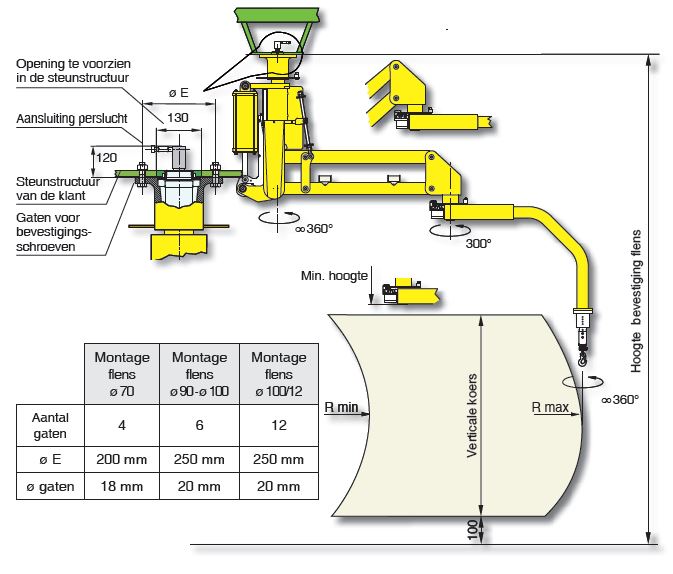

Partner Equo aérien fixe

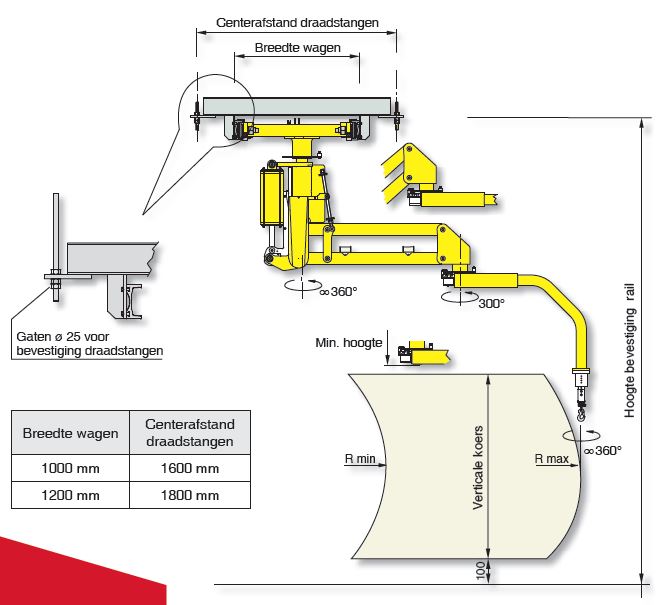

Partner Equo aérien mobile
Technical data
Charge max. : 450 Kg
Rayon d’action max. : 4.000 mm
Course verticale : 2.450 mm
Système de commande : uniquement pneumatique
Alimentation : air comprimé filtré (40 µm), exempt d’huile
Pression de fonctionnement : 0,7 ÷ 0,8 Mpa
Température d’utilisation : entre +0° en +45° C
Niveau sonore : <70 dB
Consommation d’air comprimé : 50 Nl ÷ 200 Nl par cycle de travail
Mouvements rotatifs :
- 360° Rotation autour de la colonne et de l’axe de l’outil
- 300° Rotation autour de l’axe intermédiaire
Applications
Portes et fenêtres
Lever et basculer des portes et fenêtres en toute sécurité
Rouleaux et bobines
Soulever et basculer efficacement des rouleaux et bobines.
Boîtes
Déplacer ou empiler rapidement et efficacement des boîtes
Axes et tubes
Lever et déplacer des axes et tuyaux sans effort physique intense
Seaux et bidons
Lever et déplacer des seaux et bidons sans efforts physiques importants
Pièces de machines
Lever, déplacer et positionner des pièces de machines sans effort.
Pièces pour automobile
Soulever et positionner des pièces automobile sans effort
