Maxipartner EQUO®

[ MANIPULATOR MET STARRE ARM ]

De Dalmec Maxipartner Equo is geschikt om gewichten tot 900 kg schijnbaar gewichtloos op te tillen en te verplaatsen. De Maxipartner Equo is uitgevoerd met een parallellogram en een starre eindarm die draaibaar is. Hierdoor kunnen zware producten ook buiten het zwaartepunt van de balancer opgenomen en gekanteld worden. De armconstructie en lastopnemer worden op maat gemaakt voor uw product en gewenste verplaatsingen.

Werking

De balancer werkt volledig pneumatisch en is opgebouwd uit twee circuits. Het eerste circuit houdt het grijpsysteem altijd in evenwicht, zonder last. Hierdoor kan uw operator de manipulator moeiteloos bewegen en positioneren. Het tweede circuit houdt het gewicht van de last altijd in evenwicht. Zodra het product opgenomen is, treedt dit circuit automatisch in werking en kan de operator de last moeiteloos opnemen en verplaatsen. Een ingebouwde beveiliging zorgt ervoor dat lossen van de last in zwevende toestand niet mogelijk is. Dankzij het gepatenteerde Equo® systeem is de fysieke inspanning om de last te verplaatsen gelijk over het gehele werkgebied van de balancer.

Uitvoeringen

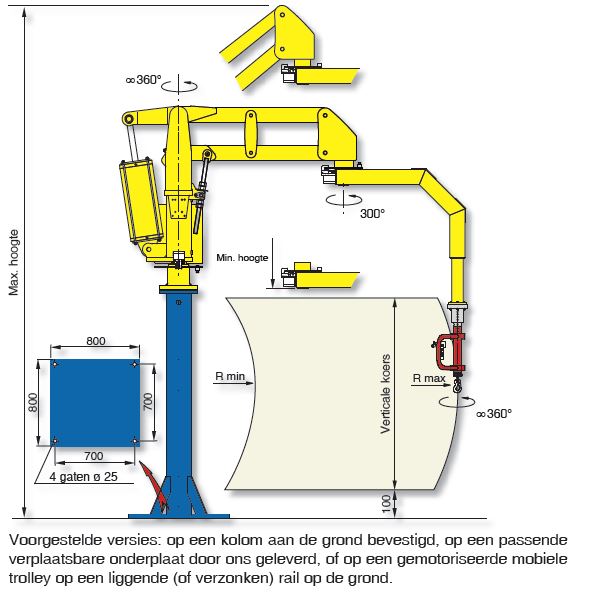

Maxipartner Equo op kolom

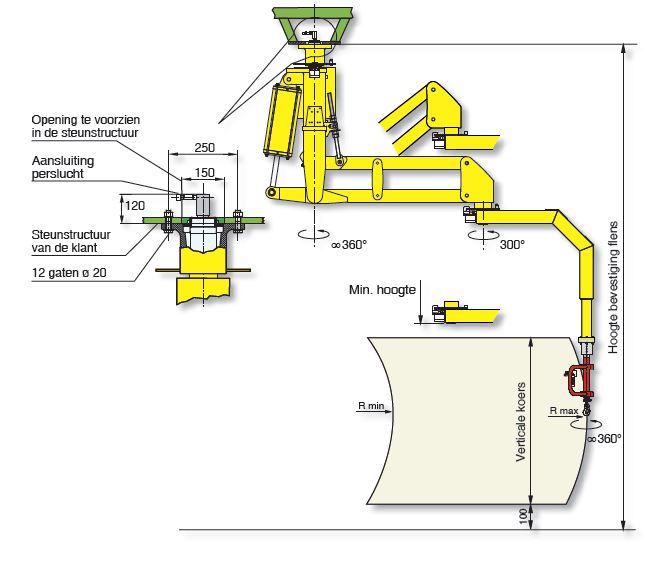

Maxi Partner Equo opgehangen vast

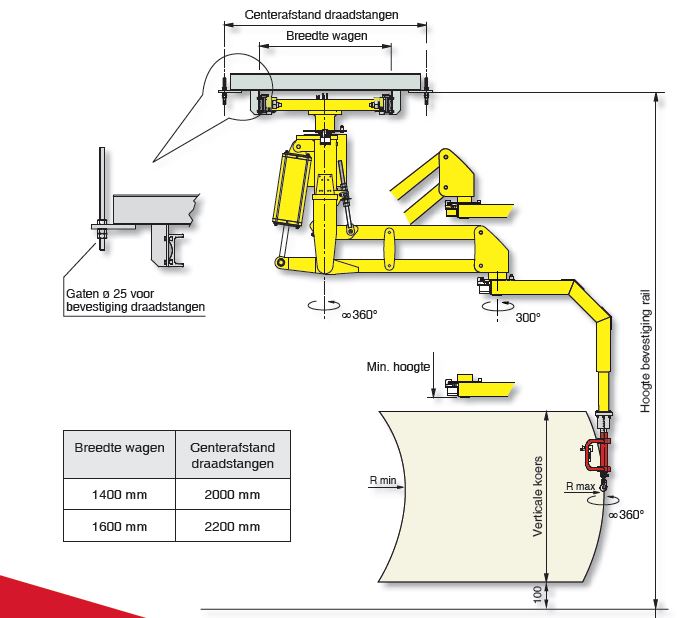

Maxi Partner Equo opgehangen mobiel

Technische gegevens

Max last: 900 Kg
Max werk radius: 4.500 mm
Verticale slag: 2.200 mm
Controle systeem: enkel pneumatisch
Toevoer: gefilterde perslucht(40 µm), vrij van olie
Werkingsdruk: 0.7 ÷ 0.8 Mpa

Werkingstemperatuur: tussen +0° en +45° C
Geluidsniveau: <70 dB
Persluchtverbruik: 100 Nl ÷ 400 Nl per werkcyclus
Rotatie bewegingen:
- 360° rotatie rond de kolom en de as van de tooling
- 300° rotatie rond de tussen as
