Dalmec Partner PS

Partner PS

[ MANIPULATOR MET STARRE ARM ]

De Dalmec Partner PS staat garant voor het opnemen en verplaatsen van een groot scala producten “licht, eenvoudig en precies”. Door gebruik te maken van een uitvoering met haak of een speciaal ontworpen grijpsysteem kunnen lasten tot maximaal 300 kg schijnbaar gewichtloos opgenomen en verplaatst worden.

Werking

De balancer werkt volledig pneumatisch en is opgebouwd uit twee circuits. Het eerste circuit houdt het grijpsysteem altijd in evenwicht, zonder last. Hierdoor kan uw operator de manipulator moeiteloos bewegen en positioneren. Het tweede circuit houdt het gewicht van de last altijd in evenwicht. Zodra het product opgenomen is, treedt dit circuit automatisch in werking en kan de operator de last moeiteloos opnemen en verplaatsen. Een ingebouwde beveiliging zorgt ervoor dat lossen van de last in zwevende toestand niet mogelijk is.

Uitvoeringen

Partner PS op kolom

De Partner PS op kolom kan aan de grond worden bevestigd. Indien er een mobiele oplossing nodig is dan kan de Partner PS op een passende verplaatsbare onderplaat worden geleverd, of op een gemotoriseerde mobiele trolley op een liggende (of verzonken) rail op de grond.

Partner PS op kolom

Partner PS opgehangen vast

Indien de werkvloer dient vrijgehouden te worden dan kan de Partner PS ook opgehangen worden aan een steunstructuur. Deze metalen steunstructuur kan ook door ons geleverd en geplaatst worden.

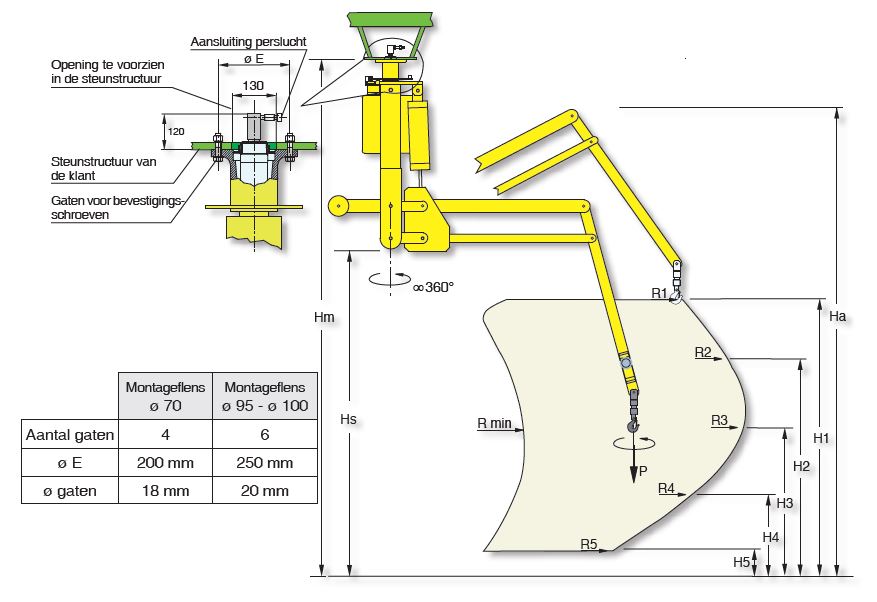

Partner PS opgehangen vast

Partner PS opgehangen mobiel

Indien er een groot werkbereik nodig is, dan kan de Partner Equo in een verrijdbare wagen gemonteerd worden. Dit mobiel systeem wordt op zijn beurt gemonteerd aan een metalen steunstructuur die door ons ook kan geleverd en geplaatst worden.

Technische gegevens

Max last: 250 Kg
Max werk radius: 2500 mm
Verticale slag: 1900 mm
Controle systeem: enkel pneumatisch
Toevoer: gefilterde perslucht(40 µm), vrij van olie
Werkingsdruk: 0.7 ÷ 0.8 Mpa

Werkingstemperatuur: tussen +0° en +45° C
Geluidsniveau: <70 dB
Persluchtverbruik: 50 Nl ÷ 200 Nl per werkcyclus
Rotatie bewegingen:
- 360° rotatie rond de kolom en de as van de tooling
