Dalmec Speedyfil

Speedyfil tot 80 KG

[ MANIPULATOR MET DUBBELE KABEL ]

De Dalmec Speedyfil is de ideale oplossing voor locaties met een beperkte ruimte waar een hangend systeem nodig is. De manipulator is geschikt om gewichten tot maximaal 80 kg schijnbaar gewichtloos op te nemen en te verplaatsen. De balancer is gemonteerd in een wagen, welke in twee speciale aluminium railprofielen loopt. De lastopnemer met veiligheidshaak of de speciaal voor je ontworpen lastopnemer wordt aan de balancer bevestigd met twee staalkabels.

Werking

De manipulator werkt volledig pneumatisch en is opgebouwd uit twee circuits. Het eerste circuit houdt het grijpsysteem altijd in evenwicht, zonder last. Hierdoor kan de operator de manipulator moeiteloos bewegen en positioneren. Het tweede circuit houdt het gewicht van de last altijd in evenwicht. Zodra het product opgenomen is, treedt dit circuit automatisch in werking en kan de operator de last moeiteloos opnemen en verplaatsen. Een ingebouwde beveiliging zorgt ervoor dat lossen van de last in zwevende toestand niet mogelijk is. Dit garandeert een maximale veiligheid en optimale ergonomie

Uitvoeringen

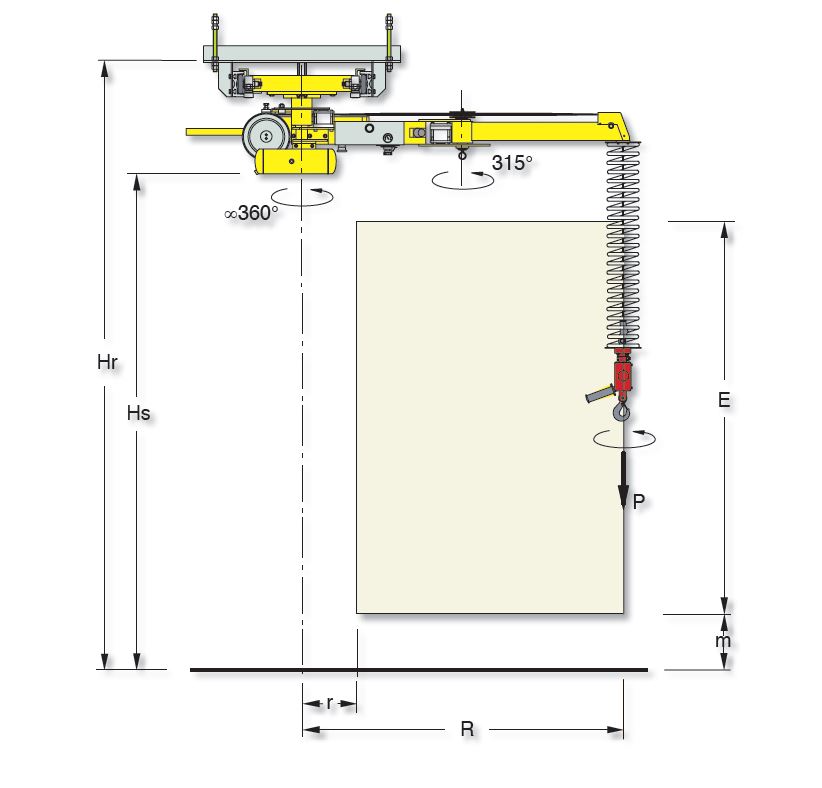

Dalmec Speedyfil opgehangen mobiel

Speedyfil opgehangen mobiel

De Dalmec Speedyfil wordt opgehangen aan een wagen die in twee aluminium railprofielen loopt. De railprofielen worden gemonteerd aan een metalen steunstructuur.

Technische gegevens

Max last: 80 Kg
Max werk radius: 2.000 mm
Verticale slag: 2.150 mm
Controle systeem: enkel pneumatisch
Toevoer: gefilterde perslucht(40 µm), vrij van olie
Werkingsdruk: 0.7 ÷ 0.8 Mpa

Werkingstemperatuur: tussen +0° en +45° C
Geluidsniveau: <70 dB
Persluchtverbruik: 100 Nl ÷ 400 Nl per werkcyclus
Rotatie bewegingen:
- 360° rotatie rond as van de tooling
- 315° rotatie rond de tussen as

Enkele Toepassingen
