Micropartner
[ MANIPULATOR MET STARRE ARM ]
De Dalmec Micropartner is de meest compacte balancer. Hierdoor is de bediening licht en nauwkeurig. Gecombineerd met een speciaal grijpsysteem kunnen lasten tot maximaal 125 kg moeiteloos opgenomen en verplaatst worden in een beperkte ruimte. De Micropartner is uitgevoerd met een parallellogram en een starre eindarm die draaibaar is. Hierdoor kunnen producten ook buiten het zwaartepunt van de balancer opgenomen en gekanteld worden. De armconstructie en lastopnemer worden op maat gemaakt voor uw product en gewenste verplaatsingen.
Werking
De balancer werkt volledig pneumatisch en is opgebouwd uit twee circuits. Het eerste circuit houdt het grijpsysteem altijd in evenwicht, zonder last. Hierdoor kan uw operator de manipulator moeiteloos bewegen en positioneren. Het tweede circuit houdt het gewicht van de last altijd in evenwicht. Zodra het product opgenomen is, treedt dit circuit automatisch in werking en kan de operator de last moeiteloos opnemen en verplaatsen. Een ingebouwde beveiliging zorgt ervoor dat lossen van de last in zwevende toestand niet mogelijk is.
Uitvoeringen
Micropartner op kolom
De Micropartner op kolom kan aan de grond worden bevestigd. Indien er een mobiele oplossing nodig is dan kan de Micropartner op een passende verplaatsbare onderplaat worden geleverd, of op een gemotoriseerde mobiele trolley op een liggende (of verzonken) rail op de grond.

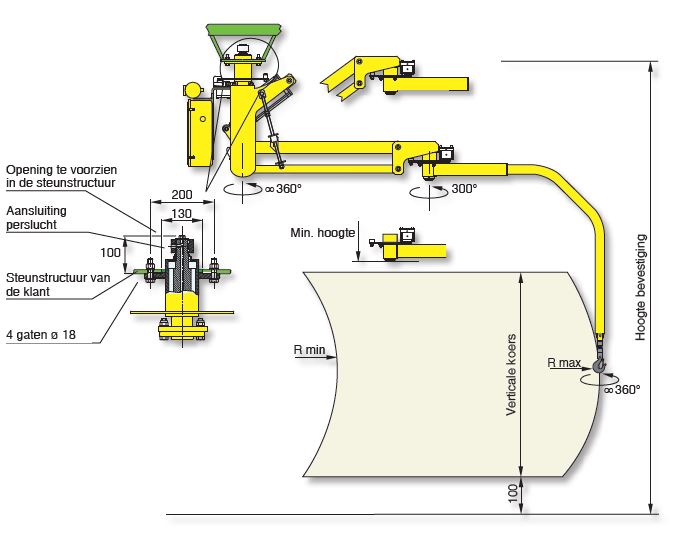

Micropartner opgehangen vast
Indien de werkvloer dient vrijgehouden te worden dan kan de Micropartner ook opgehangen worden aan een steunstructuur. Deze metalen steunstructuur kan ook door ons geleverd en geplaatst worden.
Micropartner opgehangen mobiel
Indien er een groot werkbereik nodig is, dan kan de Micropartner in een verrijdbare wagen gemonteerd worden. Dit mobiel systeem wordt op zijn beurt gemonteerd aan een metalen steunstructuur die door ons ook kan geleverd en geplaatst worden.
Technische gegevens
Max last: 125 Kg
Max werk radius: 2800 mm
Verticale slag: 1400 mm
Controle systeem: enkel pneumatisch
Toevoer: gefilterde perslucht(40 µm), vrij van olie
Werkingsdruk: 0.7 ÷ 0.8 Mpa
Werkingstemperatuur: tussen +0° en +45° C
Geluidsniveau: <70 dB
Persluchtverbruik: 100 Nl ÷ 400 Nl per werkcyclus
Rotatie bewegingen:
- 360° rotatie rond de kolom en de as van de tooling
- 315° rotatie rond de tussen as
Enkele Toepassingen
Ramen en deuren
Ramen en deuren veilig heffen en kantelen
Rollen en bobijnen
Rollen en bobijnen efficiënt tillen en kantelen.
Dozen
Dozen verplaatsen of stapelen op een snel en efficiënte manier
Assen en buizen
Assen en buizen optillen en verplaatsen zonder zware fysieke inspanningen
Emmers en bussen
Emmers en bussen opnemen en verplaatsen zonder grote fysieke inspanningen
